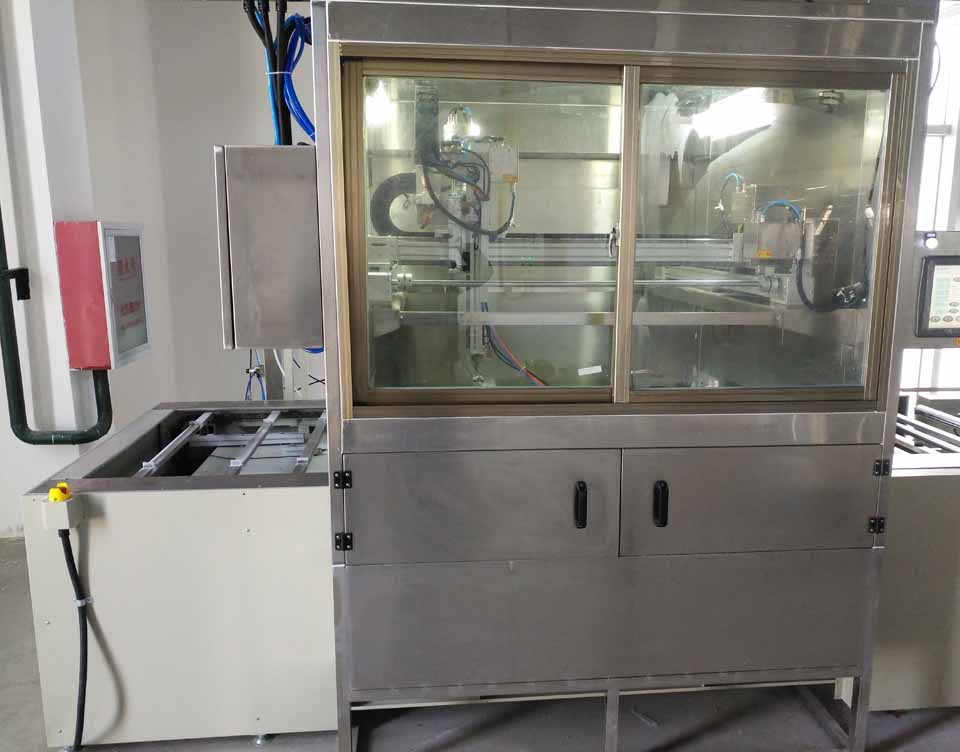

自動噴漆系統的水幕噴漆柜總體要求

自動噴漆柜類型為水簾式噴漆柜，噴涂窗口尺寸：2000寬×2500深×1900高。，水箱深600，采用2mm厚SUS304不銹鋼制作，鋪格柵，防止零件掉入水中。配可升降手動旋轉臺，上鋪橡膠板，直徑Φ600，承重50kg以上。噴漆柜頂部和側面安裝防爆燈，光照度要求不低于650lux。噴漆柜內壁采用1.5mm厚鍍鋅鋼板制作，平滑不積塵，利于清理，壁板之間在組裝時應涂密封膠，立柱用3.0mm厚的鋼板制作，并用鍍鋅型材制成，淌水板及其他與水接觸部分均采用SUS304不銹鋼板制作，淌水板上部設溢流槽。

噴漆柜應具有自動補水裝置，采用浮動球閥自動補水，設計補水管道和開關，以方便工人進行補水，需考慮補水管道的出口高度，以保證噴漆柜內污水不會被反吸到補水管道。噴漆柜的設計應配置污水泵，布置排污管道與廠房外的污水處理池連通，管道鋪設應防止污水倒灌至水箱。噴漆柜旁設壓縮空氣接口，配2個油水分離裝置，并配備2個壓力表和1把氣槍，壓力表要求精度等級達到1.5級，經南方公司計量中心檢定合格。噴漆柜兩側安裝噴槍掛鉤。

自動噴漆系統的空調送風系統主要由微電腦控制器、空調主機等設備組成，設備安裝在廠房外，從廠房外吸進新鮮空氣。進風口應低于排風口2米以上，距地坪不低于2米，進風口設牢固的金屬網，防止異物或生物被吸入。微電腦控制器采用全中文液晶顯示手操器，與溫度、相對濕度、壓力等信號輸入和輸出設備構成機組的整個控制系統；此控制系統操作界面友好，系統的安全可靠性好，控制精度高，可設定噴漆室內的溫度、相對濕度、微正壓力并實時顯示，控制功能齊全。
