噴淋式前處理機組主要設備結構及材質要求

噴淋式前處理機組含棚體、貯液槽體、噴淋系統、油水分離系統、槽液加熱溫控系統、自動除渣系統、排風系統、吹吸裝置等。棚體為整體全封閉式結構，所有清洗、成膜過程在封閉空間內一次完成；棚體板之間采用迷宮式打扣結構，避免焊接變形，無滲漏。棚體底部為坡式淌水板，各工藝段間應設置防濺門，并合理布置噴嘴位置及角度，防止段間竄液現象

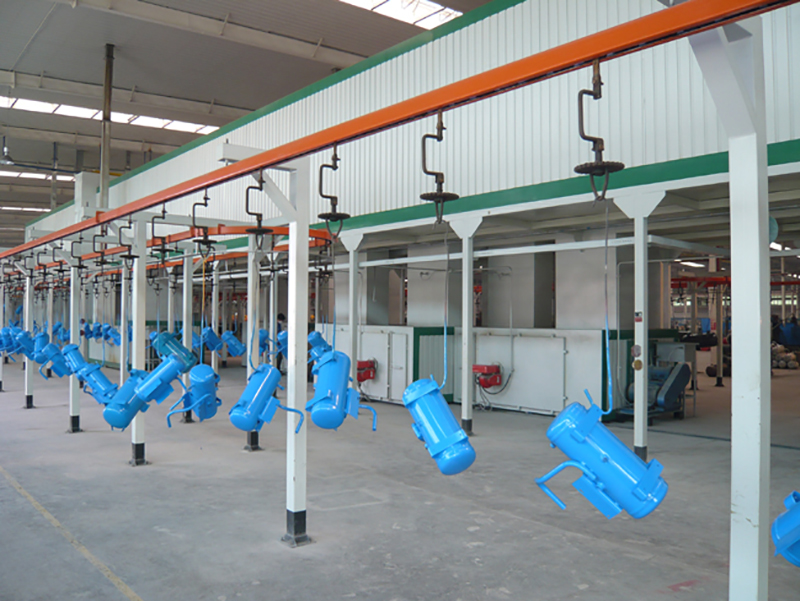

噴淋式前處理機組的輸送鏈置于棚體外部，在棚體頂部設封汽毛刷及吹吸裝置，避免蒸汽外逸，以保護懸鏈不受侵蝕，且使懸鏈清理維修方便。棚體材料為SUS304不銹鋼板,厚度不小于1mm。棚體側面應設置檢修門及平臺，進出口處設小扶梯，槽體位于棚體內部分上方設檢修通道。出光、化成、純水工位槽體材質為SUS304，厚度不小于3mm。其他槽體材質為優質碳素結構鋼內涂防腐油漆，厚度不小于3mm。但槽體蓋板、護角處均采用SUS304。加熱槽外敷50mm厚優質保溫巖棉，其寬度尺寸與常溫槽一致。槽體由中間隔板及過濾網分為主、輔槽，噴淋回水流入輔槽后，經過濾流入主槽，供給噴淋泵，形成循環。過濾網清洗維修應方便

槽體采用雙面焊結構，不得有滲漏現象。每個槽設活動蓋，方便操作。槽體清渣口設計成活動門，要求密封可靠，清渣方便。槽液加熱采用燃氣熱水爐，其中一臺供應熱水洗和預脫脂工位，另一臺供應脫脂和化成工位。燃燒機采用進口意大利百得牌產品，全自動控制。槽液加熱采用槽內不銹鋼波紋板式換熱器。采用溫控儀控制電磁閥實現槽液控溫。溫控儀要求采用進口產品，電磁閥應采用國內知名品牌產品，以確保使用性能。噴涂系統（泵、閥、管路等）在出光、化成、純水段材質為SUS304，其余工位噴淋泵為鑄鋼材質，閥門、管路為碳鋼材質。噴淋泵采用立式液下泵，泵及主要閥門采用進口或國內名牌產品；

為方便水泵的維修，在各液下泵上方應設置檢修起吊用的工字軌。噴淋系統采用上行下送方式，使上下噴嘴壓力一致，保證清洗效果。噴淋管路采用旁路泄壓，使噴淋壓力、流量可調，以達到最佳工藝參數。噴嘴采用快速拆裝式噴嘴，噴射角度可調。材質均為增強聚丙烯（PP）。同藥液噴淋工位及各水洗段間采用水流逆補，節約用水并減少廢水排放。各槽排水管均設過濾網，防止排水管堵塞。在預脫脂、脫脂段設置油水分離，連續除去槽液中的油份。在熱水洗段設斜板沉降式連續除渣裝置，以不斷過濾槽液中的機加工鋁屑和打磨砂粒。并確保無雜物被帶入預脫和脂脫脂段。風機與棚體的連接處、水泵與槽體的連接處采取減、隔振措施。
