自動噴漆線的總控制系統及線路

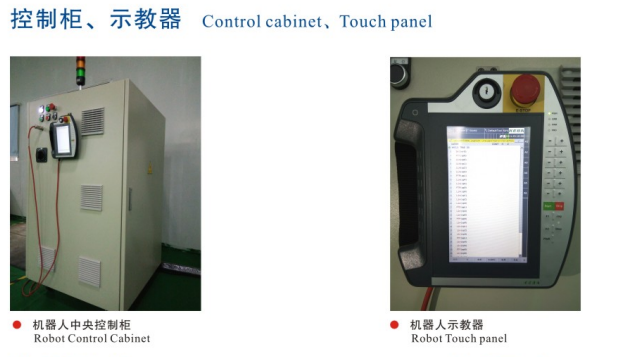

自動噴漆線的總控制系統采用中央集成式標準控制柜，調試柜可分立，人機界面集中操作控制系統。在控制柜面板上設有手動及自動控制切換旋鈕，整條噴漆生產線是橫向可實現 PLC自動運行控制和手動運行控制的功能，具有失壓、欠壓、過流、超溫保護、延時關機等功能。對電機過荷和溫度超限有自動保護功能，溫度控制儀表采用數字顯示，PID 調節、模擬量輸出控制，儀表參數具有自整定功能， 預熱、表干紅外加熱爐控制采用 PID調節實現控溫精度和自動恒溫功能。

噴漆線的PLC可編程控制器、溫度控制柜內低壓電氣元器件選用施耐德或西門子合資產品。電控柜內布線整齊、合理，線路顏色符合要求，所有的設備（包含噴涂設備）均可靠接地。控制柜結構及配件以制作商的技術說明為準，配件符合國家現行標準。變頻器控制線與其它控制線及變頻器電源線分開布線。 PLC、傳感器、變頻器信號線均采用屏蔽線。各個控制柜除必要的電氣保護裝置、儀表、開關顯示燈以外，循環風機及加熱器聯鎖控制，即開機時循環風機不運行加熱器不工作，關機時，加熱器先關閉，15 分鐘后循環風機自動關閉。

自動噴漆線的控制系統的溫度顯示采用數顯儀表，并設有超溫報警蜂鳴器，溫度設定后，工作時的加溫、控溫、測溫全部自動控制。電控柜內布線整齊、合理，線路顏色符合要求，所有的設備均可靠接地空中走線為橋架式分支部份采用金屬走線管和金屬軟管接到各處單個設備。管道走線，符合國家用電標準。電器元件選用施耐德或西門子產品，所有電器必須保證是正品，不能用仿冒產品。
